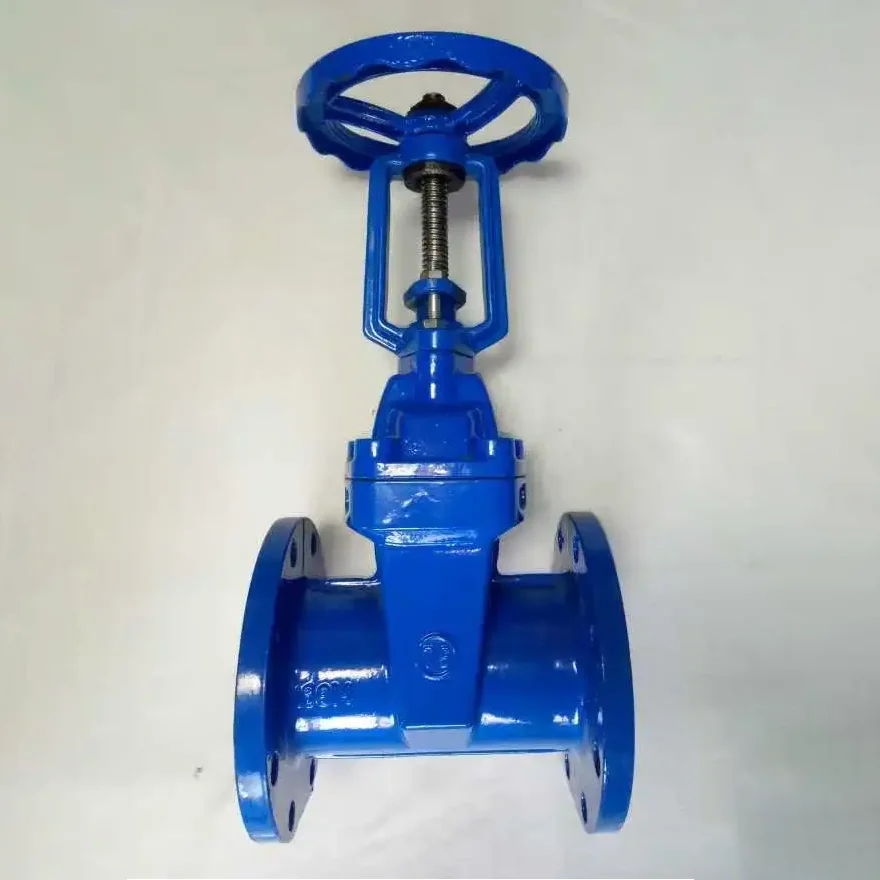

ساختارهای دریچه های دروازه چیست؟

در سیستم های خط لوله صنعتی ،دریچه های دروازهنوعی دریچه ای است که بسیار مورد استفاده قرار می گیرد ، که عمدتا برای دستیابی به کنترل کامل باز یا کامل بسته رسانه در خط لوله استفاده می شود. در مقایسه با سایر انواع دریچه ها ، دریچه های دروازه مزایایی مانند مقاومت در برابر جریان کوچک ، عملکرد آب بندی خوب و عمر طولانی دارند. برای طراحان مهندسی و مدیران خرید ، درک اجزای اصلی ساختاری دریچه های دروازه به انتخاب و ارزیابی دقیق تر عملکرد محصول کمک می کند.

در زیر ، ما اجزای کلیدی یک شیر دروازه استاندارد را از منظر ساختاری تجزیه و تحلیل خواهیم کرد.

1 بدن دریچه

بدنه دریچه ساختار اصلی شیر دروازه است که برای مقاومت در برابر فشار متوسط ​​و اتصال خطوط لوله بالادست و پایین دست استفاده می شود. با توجه به شرایط مختلف کار ، مواد مشترک بدنه دریچه شامل چدن ، فولاد ریخته گری ، استیل ضد زنگ و غیره است. ساختار طراحی آن ظرفیت تحمل فشار و مقاومت خوردگی شیر را تعیین می کند.

2. پوشش دریچه

پوشش دریچه در بالای بدنه دریچه نصب شده است ، عمدتا برای مهر و موم و محافظت از ساختار داخلی. به منظور تسهیل بازرسی و نگهداری ، پوشش دریچه برخی از دریچه های بزرگ دروازه طراحی اتصال پیچ خورده را اتخاذ می کند و مجهز به آب بندی واشر یا حلقه های فلزی برای آب بندی است.

3. دروازه

دروازه جزء اصلی برای دستیابی به عملکرد سوئیچ است. با حرکت به سمت بالا و پایین ، مایعات را قطع می کند یا آن را متصل می کند. اشکال مختلفی از دروازه ها وجود دارد ، مانند دروازه منفرد ، دروازه دوتایی ، دروازه گوه ، دروازه موازی و غیره. ساختارهای مختلف برای فشارهای مختلف و شرایط کار مناسب هستند. از دروازه های گوه اغلب در محیط های فشار قوی برای تقویت اثر آب بندی استفاده می شود.

4. ساقه دریچه

ساقه دریچه ، دستی یا محرک را با دروازه متصل می کند و یک مؤلفه اصلی برای انتقال نیروی باز و بسته است. با توجه به اشکال ساختاری مختلف ، ساقه دریچه به دو نوع تقسیم می شود: در حال افزایش نوع ساقه و نوع ساقه غیر ظهور. وضعیت باز و بسته شدن دریچه ساقه در حال افزایش در یک نگاه روشن است ، که برای مشاهده و نگهداری مناسب است. ساختار ساقه غیر ظهور برای محیط های نصب با فضاهای کوچک مناسب تر است.

جعبه 5.

از جعبه چاشنی برای جلوگیری از نشت رسانه در امتداد ساقه دریچه استفاده می شود. معمولاً پر از گرافیت ، PTFE یا سایر مواد آب بندی است و مهر و موم با فشار دادن غده تشکیل می شود. در دمای بالا و شرایط فشار بالا ، انتخاب بسته بندی تأثیر بیشتری بر عملکرد آب بندی کلی دارد ، که بخش مهمی از فرآیند تهیه است که نمی توان آن را نادیده گرفت.

6 ، دستگاه دستی یا درایو

هندوستان یک روش رانندگی متداول برای دریچه های دروازه دستی است و به راحتی قابل استفاده است. برای شیرهای دروازه با کالیبر بزرگ یا فشار بالا ، محرک های الکتریکی ، پنوماتیک یا هیدرولیک معمولاً برای دستیابی به عملکرد کنترل از راه دور یا کنترل خودکار مجهز هستند. انتخاب حالت رانندگی باید با توجه به نیازهای واقعی مهندسی تعیین شود.

7. جفت آب بندی

جفت آب بندی از دروازه و صندلی دریچه تشکیل شده است که منطقه اصلی برای اطمینان از عملکرد آب بندی شیر است. جفت های آب بندی با کارایی بالا می توانند در برابر اقدامات مکرر باز و بسته شدن مقاومت کنند و آب بندی پایدار را در محیط های سخت مانند فشار بالا و خوردگی حفظ کنند. محصولات با کیفیت بالا معمولاً از مواد آلیاژ سیمانی یا آلیاژ مقاوم در برابر سایش ساخته می شوند.

8. ساختار راهنما

به منظور اطمینان از عملکرد پایدار دروازه در طی مراحل افتتاحیه و بسته شدن ، مقداری gدریچه های خوردندمجهز به شیارهای راهنما یا پین های راهنما هستند. این طراحی ساختاری می تواند به طور موثری مانع از انحراف یا گیر شدن دروازه شود و به ویژه برای محیط های کار با سرعت جریان بالا یا ذرات جامد مناسب است.

درک ساختاردریچهنه تنها به انتخاب مدل مناسب کمک می کند ، بلکه باعث بهبود کارآیی و کاهش میزان شکست در نگهداری و تعمیرات اساسی می شود. برای خریداران ، خریدها را نمی توان به تنهایی بر اساس قیمت انجام داد و مواد ، ساختار ، عملکرد آب بندی و قابلیت های فنی تأمین کننده باید به طور جامع در نظر گرفته شود.

شرکت ما سالهاست که روی تولید دریچه های صنعتی متمرکز شده است و محصولات دریچه دروازه ای از انواع مختلف ساختاری ، پشتیبانی از سفارشی سازی غیر استاندارد و خدمات راهنمایی فنی را ارائه می دهد. اگر در مورد انتخاب سوالی دارید ، لطفاً احساس راحتی کنیدبا ما تماس بگیرید.
