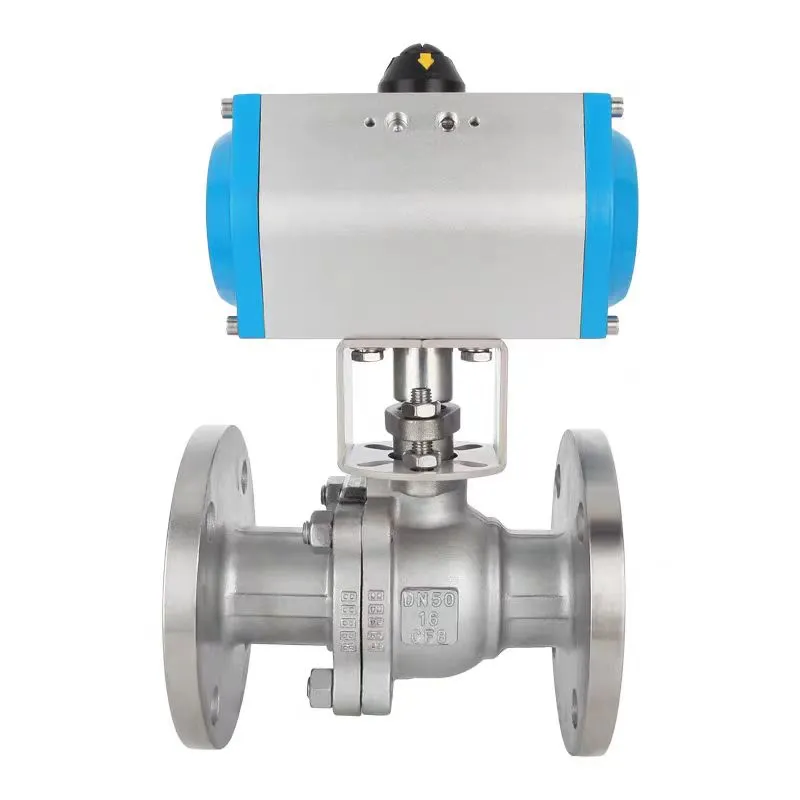

دریچه توپ فلنج استیل ضد زنگ پنوماتیک

بدنه دریچه فلنج فلنج استیل پنوماتیک از فولاد ضد زنگ (304/316/316L) ساخته شده است که مزایای مقاومت اسید و قلیایی و مقاومت در برابر خوردگی را دارد. سطح توپ استیل ضد زنگ می تواند کروم سخت باشد یا با کاربید تنگستن اسپری شده و برای تقویت مقاومت سایش اسپری شده است. این محصول می تواند برای محرک های پنوماتیک تک عمل (تنظیم مجدد بهار) و دوتایی (کنترل هوای دو طرفه) استفاده شود.

ویژگی های اصلی محصول:

مقاومت در برابر خوردگی قوی: مواد استیل ضدزنگ برای رسانه های خورنده مانند مواد شیمیایی و آب دریا مناسب است.

عملکرد آب بندی بالا: مهر و موم های نرم می توانند به نشت صفر برسند و مهر و موم های فلزی در برابر درجه حرارت بالا مقاوم هستند (600 ≤).

افتتاح و بسته شدن سریع: محرک های پنوماتیک می توانند در طی 2 ثانیه 0.5 ~ 5/5 به تعویض سریع برسند ، مناسب برای قطع اضطراری.

ادغام اتوماسیون: برای دستیابی به کنترل از راه دور می تواند با سیستم های PLC و DCS در ارتباط باشد.

طراحی ضد آتش و ضد استاتیک: برخی از مدل ها استانداردهای حفاظت از آتش API 607/6FA را رعایت کرده و دستگاه های صادراتی برق استاتیک داخلی دارند.

مناطق کاربردی:

شیمیایی/نفت: خطوط لوله رسانه خورنده مانند اسیدها ، قلیایی ، حلالها و غیره.

غذا و دارو: فولاد ضد زنگ بهداشتی (316L) ، مطابق با استانداردهای FDA.

تصفیه آب: آب شیرین کن ، سیستم تصفیه فاضلاب.

انرژی: بخار با درجه حرارت بالا ، خط لوله گاز طبیعی.

papermaking/برق: دوغاب ، سیستم آب خوراک دیگ بخار.

پارامترهای اصلی برای انتخاب

قطر: DN15 ~ DN500 (مشترک).

سطح فشار: PN10 ~ PN100 (یا ANSI 150lb ~ 600lb).

درجه حرارت متوسط: -20 ℃ ~+600 ℃ (بسته به ماده آب بندی).

فشار منبع هوا: 0.4 ~ 0.7MPa (استاندارد).

سیگنال کنترل: 4-20mA (نوع تنظیم کننده) ، سیگنال سوئیچ (دو موقعیت).

استانداردهای مشترک

استانداردهای اجرای:

API 6D ، GB/T 12237 (شیر)

ISO 5211 (رابط محرک)

نگهداری و عیب یابی:

بازرسی منظم: سایش مهر و موم ، پایداری فشار منبع هوا.

گسل های مشترک: نشت: بررسی کنید که حلقه مهر و موم یا صندلی دریچه آسیب دیده است. عمل آهسته: مسیر هوا را تمیز کنید یا روغن کاری محرک را بررسی کنید.

پیشنهادات انتخاب:

رسانه های خورنده ترجیحاً باید 316L فولاد ضد زنگ + مهر و موم PTFE را انتخاب کنند.

مهر و موم فلزی + محرک مقاوم در برابر دمای بالا باید برای شرایط دمای بالا استفاده شود.

محرک ضد انفجار (دارای مجوز ATEX) باید برای محیط های انفجاری استفاده شود.

در صورت نیاز به پارامترهای خاص تر یا موارد کاربردی ، می توان جزئیات شرایط کار را برای مطابقت بیشتر با مدل ارائه داد.
