چگونه می توان دبی شیرهای پروانه ای را دقیقاً تنظیم کرد؟

کنترل دقیقشیر پروانه ایجریان مستلزم در نظر گرفتن جامع عوامل متعدد و اقدامات هدفمند است. در مرحله اول، انتخاب شیرهای پروانه ای بسیار مهم است. مشخصات و انواع شیرهای پروانه ای مناسب باید بر اساس محدوده جریان، فشار مورد نیاز و مشخصات متوسط ​​شرایط عملیاتی واقعی انتخاب شوند. به عنوان مثال، در شرایطی که به تنظیم با دقت بالا نیاز است و محیط یک سیال تمیز است، می توان از شیرهای پروانه ای مهر و موم شده استفاده کرد که عملکرد آب بندی خوبی دارند و می توانند تأثیر نشت داخلی بر تنظیم جریان را کاهش دهند. اگر محیط حاوی ناخالصی های ذرات معلق باشد، یک مهر و موم سخت استشیر پروانه ایبرای جلوگیری از ساییدگی سطح آب بندی و تأثیر بر دقت تنظیم مناسب تر است.

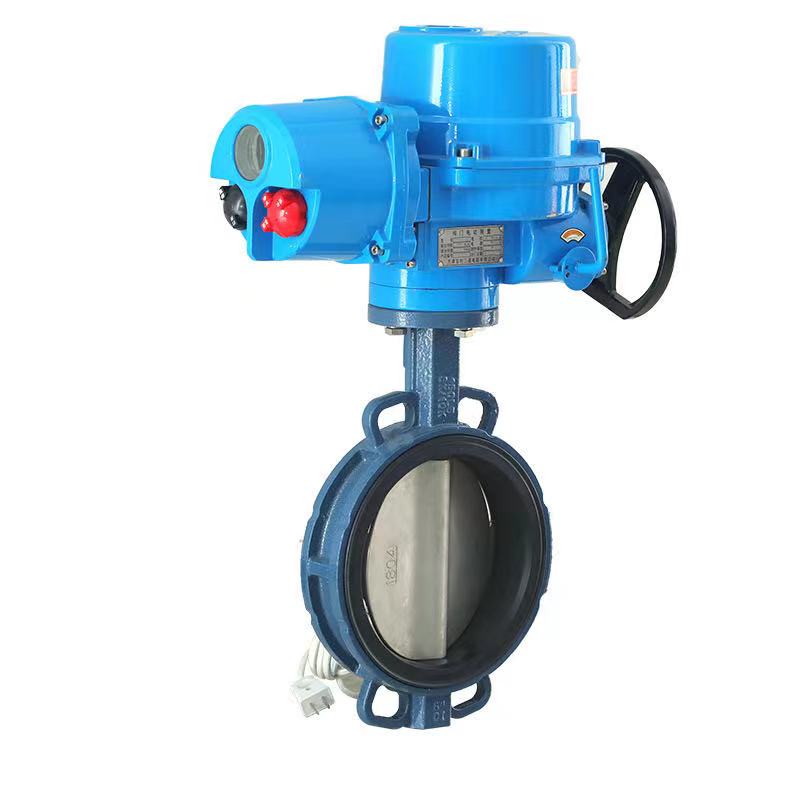

در مرحله دوم، انتخاب و رفع اشکال محرک مراحل کلیدی است. محرک های الکتریکی دارای ویژگی های سرعت پاسخ سریع و دقت تنظیم بالا هستند. با تنظیم دقیق پارامترهای کنترلی آنها، مانند دقت سیگنال کنترل باز و زمان پاسخ محرک، می توان به کنترل دقیق باز شدن شیر پروانه ای دست یافت، در نتیجه سرعت جریان را به دقت تنظیم کرد. محرک های پنوماتیکی باید از تامین پایدار گاز و کنترل دقیق فشار اطمینان حاصل کنند. با تنظیم شیر کنترل پنوماتیک برای تغییر فشار هوای ورودی به محرک، می توان باز شدن شیر پروانه ای را به دقت کنترل کرد تا به کنترل دقیق جریان رسید.

علاوه بر این، فرآیند نصب را نمی توان نادیده گرفت. شیرهای پروانه ای باید روی خطوط لوله افقی نصب شوند و شفت شیر ​​باید در موقعیت افقی قرار گیرد تا از تغییر حالت جریان سیال ناشی از شیب نصب که ممکن است بر دقت تنظیم جریان تأثیر بگذارد جلوگیری شود. در عین حال، لازم است اطمینان حاصل شود که طول بخش های لوله مستقیم قبل و بعد ازشیر پروانه ایالزامات را برآورده می کند. به طور کلی، طول بخش لوله مستقیم جلویی کمتر از 10 برابر قطر لوله و طول بخش لوله مستقیم عقب کمتر از 5 برابر قطر لوله نیست، به طوری که سیال می تواند قبل از ورود به شیر پروانه ای حالت جریان پایدار را تشکیل دهد، تداخل جریان های گردابی و تلاطم در اندازه گیری جریان را کاهش دهد و داده های اولیه دقیق را برای کنترل دقیق ارائه دهد.

علاوه بر این، در فرآیند واقعی بهره برداری، لازم است از ابزارهای اندازه گیری جریان مانند دبی سنج های توربین، دبی سنج های الکترومغناطیسی و غیره برای نظارت بر جریان در زمان واقعی استفاده شود. سیگنال های جریان اندازه گیری شده به سیستم کنترل بازگردانده می شوند و سیستم کنترل به طور خودکار باز شدن دریچه پروانه ای را بر اساس انحراف بین مقدار جریان تنظیم شده و مقدار واقعی اندازه گیری تنظیم می کند و یک کنترل حلقه بسته را تشکیل می دهد و به کنترل دقیق جریان دست می یابد. در عین حال، تعمیر و نگهداری منظم شیرهای پروانه‌ای، بررسی سایش آب‌بندها، انعطاف‌پذیری محور سوپاپ‌ها و تعویض به موقع اجزای آسیب‌دیده اقدامات مهمی هستند تا اطمینان حاصل شود که شیرهای پروانه‌ای همیشه در شرایط کاری خوب و کنترل دقیق جریان هستند.
