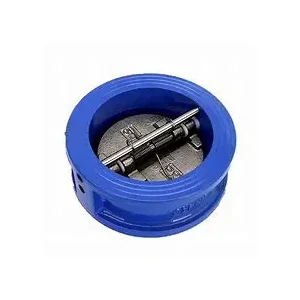

شیر چدن

اتصال از نوع ویفر شیر چدنی ما ، نصب آن را آسان می کند. می توان آن را محکم بین دو فلنج چسباند ، و فضای نصب زیادی را صرفه جویی می کند و برای سناریوهای چیدمان خط لوله محدود شده بسیار مناسب است.

ساختار و اصل کار

(i) طراحی ساختاری

شیر چک ویفر چدن عمدتا از قسمتهای اصلی مانند بدنه دریچه ، دیسک دریچه ، ساقه دریچه ، بهار (مجهز به برخی مدل ها) تشکیل شده است. بدنه دریچه در چدن ریخته می شود و پشتیبانی جامد و پایه ساختاری پایدار را برای کل دریچه فراهم می کند. دیسک دریچه یک مؤلفه اصلی برای دستیابی به عملکرد چک است. شکل و طراحی ساختاری آن با توجه به شرایط مختلف کار متفاوت است. اشکال مشترک شامل دیسک تک و دیسک دوتایی است. از ساقه دریچه برای اتصال دیسک دریچه و هدایت مسیر حرکت آن استفاده می شود تا اطمینان حاصل شود که دیسک دریچه در حین باز و بسته شدن به طور دقیق و روان حرکت می کند. برخی از دریچه های چک مجهز به چشمه ها هستند. عملکرد بهار کمک به دیسک دریچه برای بسته شدن ، تقویت آب بندی در هنگام بسته شدن و کاهش بروز چکش آب تا حدی است.

(ب) مکانیسم کار

هنگامی که محیط در جهت عادی جریان یابد ، فشار ایجاد شده توسط محیط ، دیسک دریچه را تحت فشار قرار می دهد تا از گرانش خود و مقاومت بهار احتمالی خود غلبه کند ، به طوری که دیسک دریچه در اطراف ساقه دریچه یا شافت پین می چرخد ​​تا باز شود. در این زمان ، محیط می تواند از طریق دریچه به آرامی عبور کند و کل سیستم خط لوله در حالت جریان عادی قرار دارد. هنگامی که محیط تمایل به بازگشت به عقب داشته باشد ، فشار معکوس ناشی از جریان پشتی محیط و گرانش دیسک دریچه باعث می شود دیسک دریچه در جهت مخالف به سرعت بچرخد و محکم به صندلی دریچه بچرخد ، از این طریق کانال رفلاکس محیط را قطع کند ، و از جریان پشتی محیط جلوگیری می کند و اطمینان می دهد که سیستم خط لوله همیشه یکنواخت را حفظ می کند.

پارامترهای فنی
