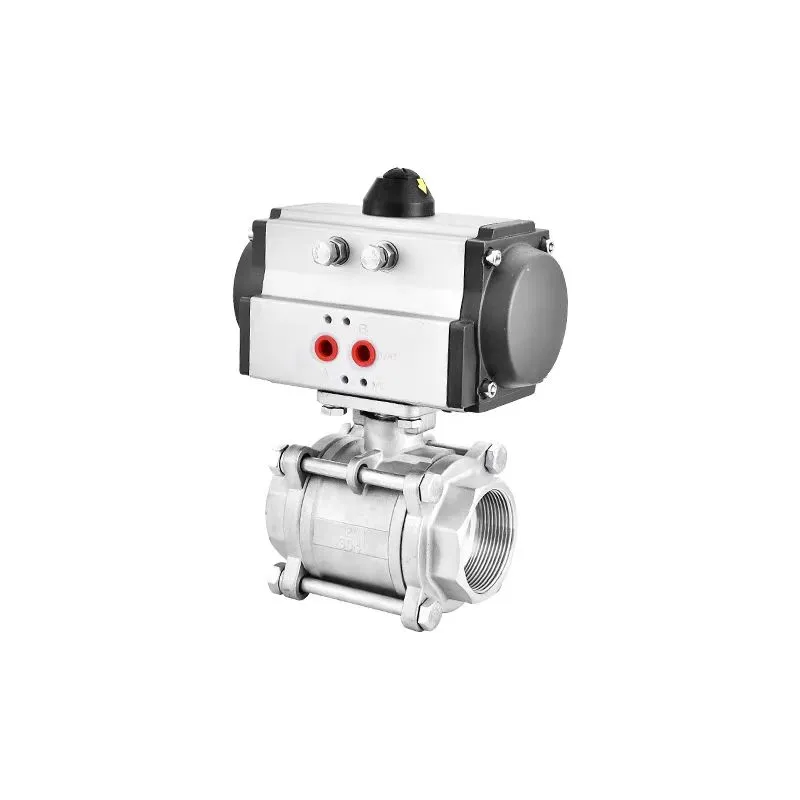

دریچه توپ ضد زنگ پنوماتیک پنوماتیک

این دریچه توپ از جنس استیل ضد زنگ پنوماتیک عمدتاً از بدنه دریچه استیل ، توپ ، ساقه دریچه ، حلقه آب بندی ، محرک پنوماتیک و لوازم جانبی کنترل شده تشکیل شده است. ساقه بدنه ، توپ و دریچه دریچه از فولاد ضد زنگ 304 یا 316 ساخته شده است و برای اطمینان از مقاومت بالا و مقاومت در برابر خوردگی ، ریخته گری و پردازش شده است. حلقه آب بندی از مواد با کیفیت بالا مانند پلی تترا فلورو اتیلن (PTFE) و لاستیک نیتریل (NBR) برای دستیابی به آب بندی کارآمد ساخته شده است. محرک پنوماتیک از یک استوانه ، پیستون ، بهار ، عنصر کنترل پنوماتیک و غیره تشکیل شده است و توسط هوای فشرده شده برای کنترل دقیق باز و بسته شدن شیر هدایت می شود.

هنگامی که هوای فشرده وارد سیلندر محرک پنوماتیک می شود ، پیستون تحت فشار هوا فشار می یابد و ساقه دریچه را برای چرخش فشار می دهد و سپس توپ را برای چرخش سوق می دهد. هنگامی که هوای فشرده شده پیستون را فشار می دهد تا توپ را 90 درجه بچرخاند ، شیر باز می شود و محیط به آرامی عبور می کند. هنگامی که جهت جریان هوای فشرده شده تغییر می کند ، پیستون ساقه دریچه را هدایت می کند تا 90 درجه در جهت مخالف تحت عمل نیروی تنظیم مجدد بهار یا فشار هوای معکوس بچرخد و شیر بسته می شود تا جریان محیط را قطع کند. علاوه بر این ، با تطبیق لوازم جانبی کنترل مانند دریچه های solenoid و موقعیت یا موقعیت دهنده ها ، شیر را می توان از راه دور کنترل کرد ، می توان سرعت جریان را تنظیم کرد و می تواند با سیستم کنترل اتوماسیون یکپارچه باشد.

پارامترهای فنی

سناریوهای کاربردی

(i) زمینه صنعتی

در صنعت شیمیایی ، از آن برای کنترل حمل و نقل مواد و محصولات اولیه خورنده مانند راه حل های اسید و قلیایی ، حلال های آلی و غیره استفاده می شود. در صنعت نفت و گاز ، از آن برای تنظیم دقیق و فوری حمل و نقل و توزیع نفت خام و گاز طبیعی استفاده می شود. در صنایع غذایی ، نوشیدنی و دارویی ، 316 دریچه توپ پنوماتیک از جنس استنلس استیل که مطابق با استانداردهای بهداشتی هستند ، می توانند در پردازش مواد اولیه ، پر کردن محصول و سایر پیوندها برای اطمینان از ایمنی و بهداشت فرایند تولید استفاده شوند.

(ب) زمینه های انرژی و حفاظت از محیط زیست

در سیستم گرمایش ، جریان بخار به طور دقیق از طریق کنترل اتوماتیک تنظیم می شود. در تصفیه خانه فاضلاب ، از آن برای کنترل حمل و نقل و تخلیه فاضلاب و لجن استفاده می شود تا به طور مؤثر از آلودگی نشت جلوگیری شود. در زمینه انرژی جدید ، مانند فتوولتائیک ، انرژی هیدروژن و سایر فرآیندهای تولید ، رسانه های مختلف با اطمینان کنترل می شوند تا از عملکرد پایدار فرآیند تولید اطمینان حاصل شود.
