چرا می توان شیرهای توپی را به سرعت باز و بسته کرد؟

دلیل اینکه چرادریچه های توپمی توانند باز و بسته شدن سریع را در ساختار مکانیکی منحصر به فرد و طراحی دینامیک سیالات به دست آورند. جزء باز و بسته کننده یک کره با یک سوراخ دایره ای است که می تواند توسط میل سوپاپ رانده شود تا 90 درجه حول محور خود بچرخد تا کلید حالت را تکمیل کند - وقتی سوراخ عبوری کره با محور خط لوله تراز شود، دریچه کاملاً باز می شود. پس از چرخش 90 درجه، سوراخ عبوری عمود بر خط لوله است و دریچه کاملاً بسته است. این طراحی "یک چهارم چرخش" عمل باز و بسته شدن را به یک حرکت چرخشی در یک صفحه ساده می کند و مسیر عملیات را بسیار کوتاه می کند.

از منظر ساختار مکانیکی، توپ ازشیر توپیروش آب بندی "تماس خط" یا "تماس سطحی" با صندلی سوپاپ را اتخاذ می کند. با در نظر گرفتن شیر توپی شناور به عنوان مثال، توپ تحت فشار محیط به سمت نشیمنگاه دریچه خروجی حرکت می کند و یک مهر و موم خود سفت تشکیل می دهد و مقاومت اصطکاک را در هنگام باز و بسته شدن کاهش می دهد. شیر توپی ثابت توسط یاتاقان های میل سوپاپ بالا و پایین پشتیبانی می شود، به طوری که در هنگام چرخش، توپ فقط باید بر نیروی اصطکاک اندک بین صندلی سوپاپ و توپ غلبه کند. این طراحی باعث می شود که کره در حین چرخش تقریباً تحت تأثیر مقاومت سیال قرار نگیرد، مخصوصاً برای شرایط فشار بالا مناسب است. به عنوان مثال، در صنعت پتروشیمی، شیرهای توپی پنوماتیک DN300 می توانند در 0.5 ثانیه باز و بسته شوند، بسیار سریعتر از شیرهای دروازه یا شیرهای گلوب که نیاز به چرخش های متعدد دارند.

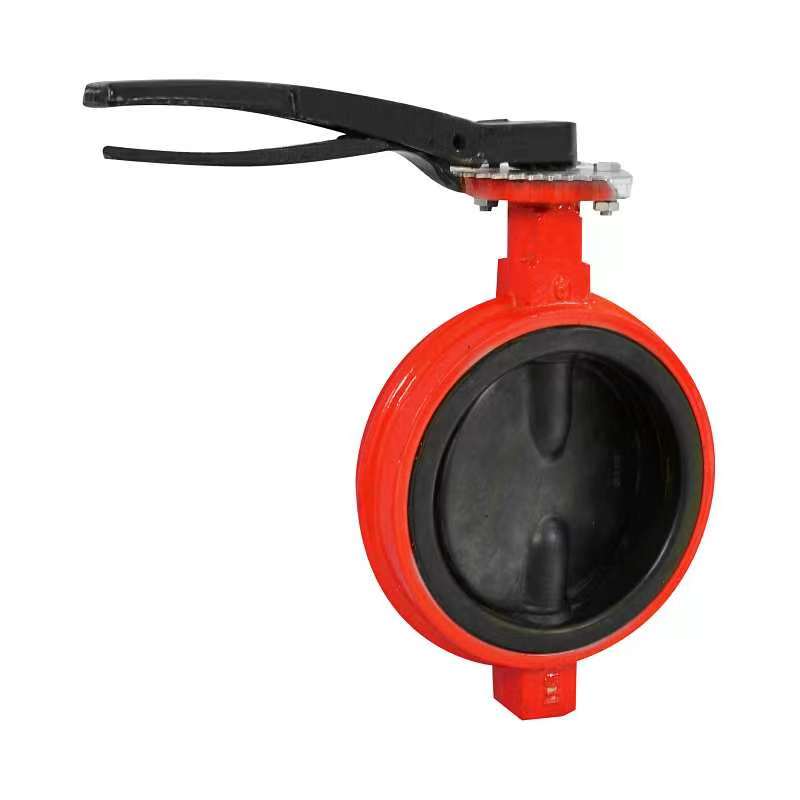

ویژگی های دینامیک سیال قابلیت پاسخ سریع را بیشتر می کندشیر توپی. کانال جریان شیر توپی با سوراخ کامل کاملاً با قطر داخلی خط لوله مطابقت دارد و تقریباً هنگام عبور سیال افت فشاری وجود ندارد. به دلیل اینرسی محیط در هنگام باز و بسته شدن، مقاومت اضافی وجود نخواهد داشت. در مقابل، دیسک شیر پروانه ای ممکن است برخی از کانال های جریان را در طول چرخش مسدود کند، که باعث می شود سیال فشار معکوس بر روی دیسک اعمال کند و بر سرعت باز و بسته شدن تأثیر بگذارد. دروازه شیر دریچه باید به صورت عمودی بالا و پایین شود، با یک ضربه طولانی و به راحتی تحت تأثیر ویسکوزیته محیط قرار می گیرد. داده های تجربی نشان می دهد که در خطوط لوله DN200، زمان باز و بسته شدن شیرهای توپی 40٪ کوتاهتر از شیرهای پروانه ای با مشخصات مشابه و 70٪ کوتاهتر از شیرهای دروازه ای است.

علاوه بر این، روش رانندگی شیر توپی نیز پشتیبانی از باز و بسته شدن سریع آن را فراهم می کند. محرک‌های پنوماتیک، الکتریکی یا هیدرولیکی می‌توانند فوراً گشتاور بالایی تولید کنند و کره را به چرخش 90 درجه‌ای در عرض 0.1 ثانیه هدایت کنند. به عنوان مثال، در یک سیستم خاموش کردن اضطراری گاز طبیعی، یک شیر توپی پنوماتیکی می تواند با دریافت سیگنال های الکتریکی جریان هوا را در عرض 0.3 ثانیه قطع کند و به طور موثر از تشدید حوادث جلوگیری کند. این قابلیت پاسخگویی "سطح میلی ثانیه" با شیرهای دستی سنتی بی نظیر است.
