ساختار هسته شیر پروانه ای چیست؟

اجزای تشکیل دهنده ساختار هسته a کدامندشیر پروانه ای?

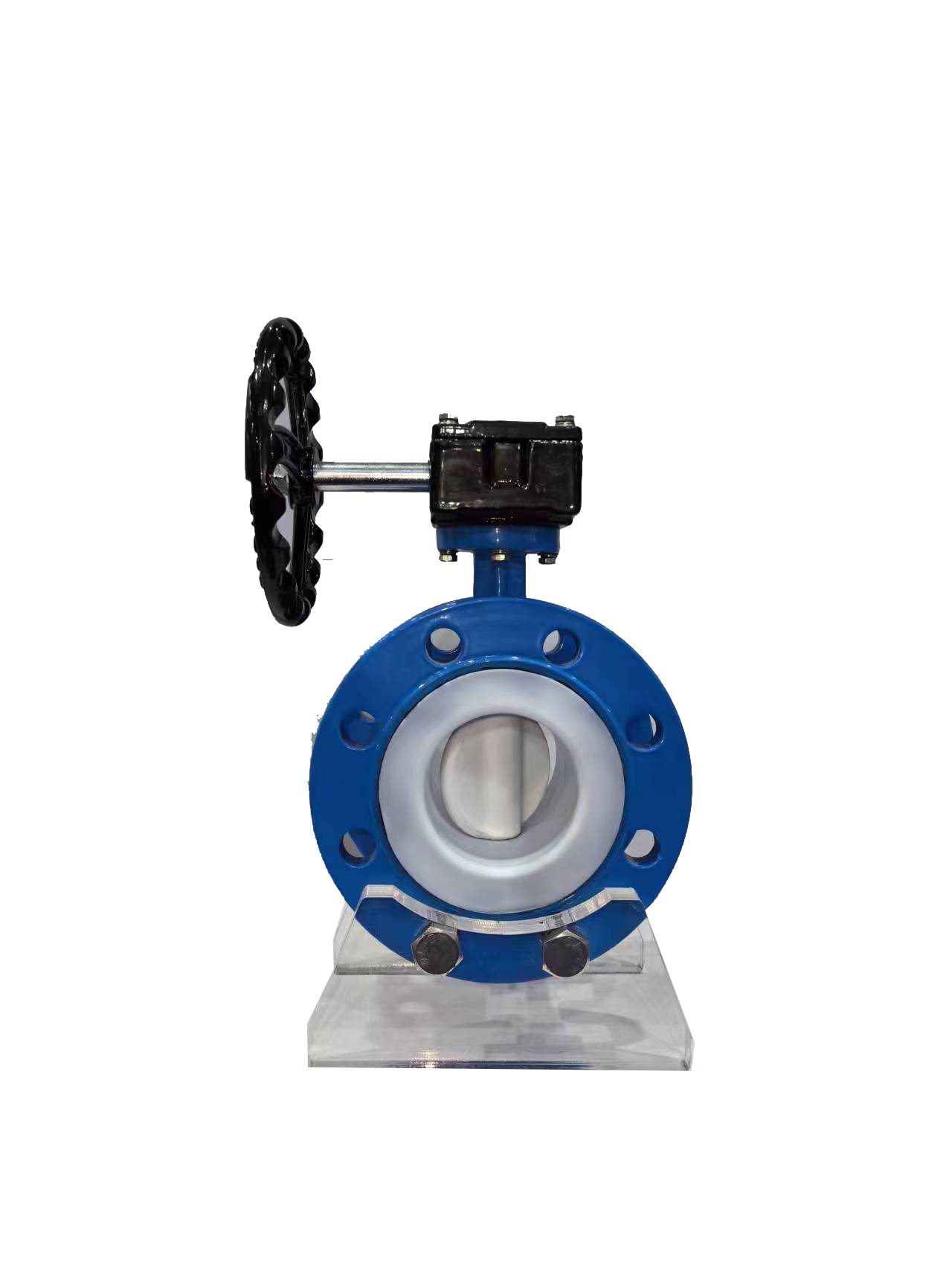

ساختار هسته aشیر پروانه ایعمدتاً شامل بدنه سوپاپ، میل سوپاپ، صفحه پروانه ای و جزء آب بندی است. بدنه دریچه معمولاً یک ساختار استوانه ای مستقیم با دیواره های داخلی صاف برای کاهش مقاومت جریان متوسط ​​است. میل سوپاپ به دستگاه محرک و صفحه پروانه متصل است و وظیفه انتقال گشتاور و چرخش صفحه پروانه را بر عهده دارد. صفحه پروانه ای یک جزء باز و بسته کننده است که با چرخش حول محور میل سوپاپ (0 تا 90 درجه) جریان را تنظیم می کند و شکل آن مستقیماً بر ظرفیت جریان تأثیر می گذارد. جزء آب بندی از یک صندلی سوپاپ و مواد آب بندی تشکیل شده است که به طور مستقیم بر سازگاری و عملکرد آب بندی محیط تأثیر می گذارد.

جزئیات کلیدی چیستشیر پروانه ایطراحی بشقاب؟

به عنوان جزء اصلی دریچه های پروانه ای، طراحی صفحات پروانه ای به طور مستقیم بر ویژگی های جریان و عملکرد آب بندی تأثیر می گذارد. صفحه پروانه ای کارآمد استاندارد دارای یک لبه قوسی شکل است که می تواند مقاومت سیال را کاهش دهد، اما شعاع انحنا باید با قطر خط لوله مطابقت داشته باشد، در غیر این صورت تشکیل گرداب ها آسان است. صفحات پروانه ای غیرعادی (مانند تک غیر عادی، دوگانه غیرعادی و غیرعادی سه گانه) با جابجایی مرکز ساقه سوپاپ، سایش سطح آب بندی را کاهش می دهند، با صفحه پروانه ای غیرعادی سه گانه زاویه شیب اضافی را برای دستیابی به نشت صفر و مقاومت در برابر دما و فشار بالا اضافه می کند. صفحه پروانه ای نامنظم با دنده های راهنما برای محیط های حاوی ذرات طراحی شده است تا از انسداد ذرات جلوگیری شود.

چگونه جزء آب بندی شیرهای پروانه ای بر عملکرد تأثیر می گذارد؟

جزء آب بندی کلید دستیابی به قطع متوسط ​​و تنظیم جریان در شیرهای پروانه ای است. مواد صندلی سوپاپ باید با توجه به ویژگی های محیط انتخاب شود، مانند لاستیک نیتریل (NBR) با مقاومت خوب در برابر روغن اما سخت شدن آسان در دماهای پایین، و فلورو لاستیک (FKM) با مقاومت در برابر خوردگی قوی اما هزینه بالا. صندلی شیر فلزی باید با اختلاف سختی مواد صفحه پروانه مطابقت داشته باشد تا از نشتی ناشی از اصطکاک متقابل جلوگیری شود. علاوه بر این، نسبت فشار آب بندی باید دقیقاً کنترل شود. اگر بیش از حد بالا باشد، باعث تغییر شکل نشیمنگاه سوپاپ می شود و اگر خیلی کم باشد، محکم نمی شود و به طور مستقیم بر اثر آب بندی تأثیر می گذارد.
