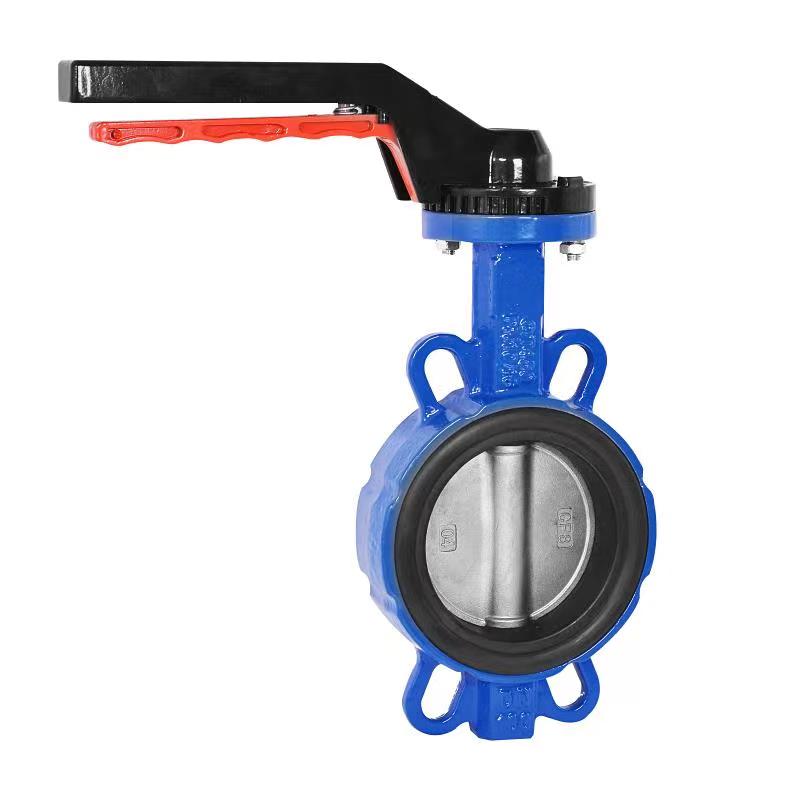

آیا برای جهت نصب شیرهای پروانه ای الزاماتی وجود دارد؟

جهت نصب ازشیر پروانه ایباید با توجه به نوع و شرایط کاری آنها تعیین شود. شیرهای پروانه ای مهر و موم شده دو طرفه معمولاً الزامات جهتی دقیقی ندارند، اما دستورالعمل های نصب توصیه شده وجود دارد. شیر پروانه ای مهر و موم شده یک طرفه باید در جهتی که با فلش نشان داده شده است نصب شود و جهت میل سوپاپ باید از عمودی به سمت پایین جلوگیری کند تا از عملکرد ایمن و عملکرد آب بندی اطمینان حاصل شود.

شیرهای پروانه ای به دو نوع آب بندی دو طرفه و آب بندی یک طرفه تقسیم می شوند. برای دو طرفه مهر و موم شدهدریچه های پروانه ای، از نظر تئوری هیچ محدودیت جهتی دقیقی برای نصب وجود ندارد، اما دستورالعمل های نصب توصیه شده در مهندسی عملی وجود دارد. به عنوان مثال، در یک خط لوله افقی، جهت میل سوپاپ را می توان به ترتیب شیب عمودی به سمت بالا، افقی و 45 درجه به سمت بالا انتخاب کرد. این روش نصب آسان است و می تواند یکنواختی مهر و موم را تضمین کند. برای شیرهای پروانه ای با قطر بزرگ (مانند DN500 و بالاتر)، توصیه می شود بدنه شیر را به صورت افقی و محرک را در بالا نصب کنید تا از تأثیر وزن صفحه شیر بر روی گشتاور جلوگیری شود. اگر محیط خط لوله حاوی رسوب باشد (مانند گل، ماسه و آب)، توصیه می شود که جریان محیط از پشت سطح آب بندی صفحه شیر وارد شود تا سایش کاهش یابد و عمر شیر افزایش یابد.

نصب آب بندی یک طرفهدریچه های پروانه ایالزامات جهت دهی روشنی دارد. بدنه شیر معمولاً با علامت های فلش مشخص می شود و جهت فلش باید در هنگام نصب با جهت جریان محیط در خط لوله مطابقت داشته باشد، در غیر این صورت ممکن است باعث خرابی آب بندی یا نشتی متوسط ​​شود.

هر دو شیر پروانه ای دو طرفه و یک طرفه مجاز به نصب عمودی به سمت پایین در جهت میل سوپاپ نیستند. اگر میل سوپاپ رو به پایین باشد، محیط خط لوله ممکن است از میل سوپاپ نشت کند، به خصوص در هنگام حمل مواد اسیدی، قلیایی و سمی، که تهدیدی برای ایمنی شخصی اپراتورها است. علاوه بر این، نصب میل سوپاپ به سمت پایین، سختی کار را افزایش می دهد و اپراتور را ملزم به بلند کردن سر برای کار می کند که با طراحی ارگونومیک مطابقت ندارد.

موقعیت نصب شیرهای پروانه ای باید آسان باشد. دسته یا چرخ دستی شیرهای پروانه ای دستی معمولاً 1.2 متر از کف کار فاصله دارد و تقریباً در موقعیت سینه قرار دارد که باز و بسته شدن را راحت تر می کند. اگر دریچه روی زمین نصب شده باشد، چرخ دستی یا دسته باید به سمت بالا باشد و کج نشود. در صورت نصب بر روی دیوارها یا تجهیزات، فضای ایستاده را برای اپراتورها بگذارید تا از آسمان کار نکنند.
